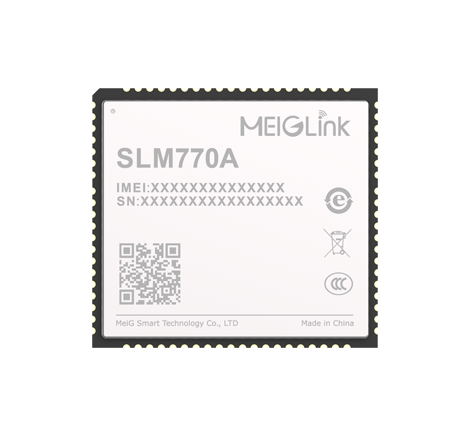

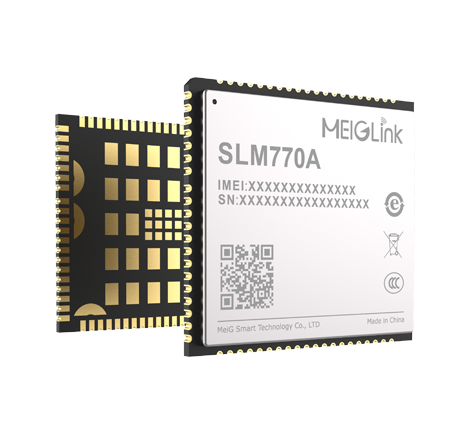

SLM770A模组

SLM770A模组

SLM770A模组

SLM770A模组

SLM770A是美格智能最新推出的⼀款LTE Cat.4⽆线通信模组,最⼤⽀持下⾏速率150Mbps及上⾏速率50Mbps。同时向下兼容现有的3G和2G⽹络,以确保即使在偏远地区也可以进⾏⽹络通信。


SLM770A模组基于ASR1803平台开发,和美格智能主⼒产品SLM750/SLM790/SLM320模组在封装上相互兼容。


SLM770A模组⽀持分集接收和MIMO技术,优化数据传输的速度并提⾼通讯质量。⽀持NCM/PPP/ECM/TCP/UDP/DTSL/HTTP(s)/FTP/MQTT等多种拨号⽅式及内置⽹络协议。集成了UART/I2C/PCM/SPI/SDIO等丰富的硬件接⼝。⼴泛应⽤于⼯业路由、安防监控、CPE、⻋载DVR、共享等领域。


主要优势:

● 覆盖LTE-FDD/LTE-TDD/WCDMA/EDGE/GPRS/GSM网络

● ⽀持TCP/UDP/DTLS/HTTP(s)/FTP/MQTT等内置协议栈功能

● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB),支持SRLTE/CSFB/VOLTE

● 支持高速USB2.0接口

● 常用LCC封装接口,通用性强、方便用户把传统行业的产品快速接入网络

基本属性:
产品型号:

SLM770A模组

封装:

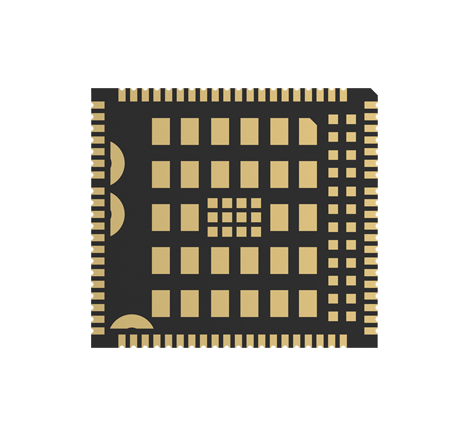

LCC +LGA (144pin)

尺寸(mm):

32.0×29.0×2.4mm

重量:

< 6g

模组速率:
LTE-FDD (Cat.4):

Max 150Mbps(DL)/50Mbps(UL)

LTE-TDD (Cat.4):

Max 130Mbps(DL)/35Mbps(UL)

DC-HSPA+:

Max 42Mbps(DL)/5.76Mbps(UL)

WCDMA:

Max 384kbps(DL)/384kbps(UL)

EDGE:

Max 236.8kbps(DL)/236.8kbps(UL)

GPRS:

Max 85.6kbps(DL)/85.6kbps(UL)

驱动&工具:
驱动:

Window系列, Linux 2.6以上, Android 4.0以上

工具:

一键式升级工具

升级USB/FOTA升级
模组接口:
USB2.0 1路
SIM卡接⼝(1.8 / 3.0V)
PCM
UART*2
天线接⼝:主/分集(选配)/GNSS(选配)
认证信息:
CCC/CTA/SRRC/CE *
发射功率:
GSM850/900 33±2dBm,GSM1800/1900 30±2dBm,WCDMA/HSPA 23+1/-3dBm, LTE-TDD 23±2.7dBm,LTE-FDD 23±2.7dBm
协议:
PPP/ECM/TCP/UDP/DTLS/HTTP(s)/ FTP/MQTT/DTMF*
环境温湿度特性:
温度范围:

-40°C ~ +85°C(-40℃~-30℃,+75℃~85℃为扩展温度范围,部分射频指标会有恶化)

存储温度:

-45°C ~ +90°C

湿度:

5%~95%

电气特性:
10uA@关机
3mA@休眠
30mA@空闲
供电电压:3.3V~4.2V,典型值3.8V
SLM770A系列频段信息:
SLM770A-CA
频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

WCDMA:B1/B8

GSM:900/1800

分集接收 :

支持

GNSS :

支持

SLM770A-CB
频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

WCDMA:B1/B8

GSM:900/1800

分 集 接 收 :

支持

GNSS

支持

SLM770A-CC
频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

WCDMA:B1/B8

GSM:900/1800

分集接收 :

支持

GNSS

支持

SLM770A-CE*
频段

LTE-FDD:B1/B3/B7/B8/B20/B28

LTE-TDD:B38/B40

WCDMA:B1/B8

GSM:900/1800

分集接收 :

支持

GNSS

可选

备注:*研发中
